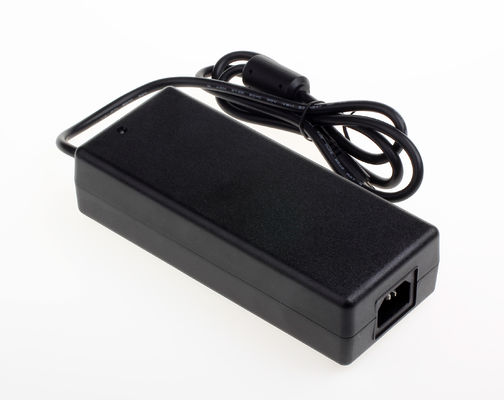

AC Adapter 120W Realan คอมพิวเตอร์, 12V ดำ AC DC ITX พาวเวอร์ซัพพลาย

1 รายละเอียด:

วัตถุประสงค์ของเอกสารคือการระบุความต้องการการทำงานของ 120 W แหล่งจ่ายไฟสลับ

2 ลักษณะ INPUT:

2.1 แรงดันไฟฟ้าอินพุต:

แรงดันไฟฟ้า: 100 ~ 240Vac

การเปลี่ยนแปลงช่วง: 90-264Vac

2.2 ความถี่อินพุต:

ความถี่ในการจัดอันดับ: 50 / 60Hz

การเปลี่ยนแปลงความถี่: 47-63Hz

2.3 การป้อนข้อมูลปัจจุบัน:

2.0 แม็กซ์แอมป์ที่แรงดันไฟฟ้าอินพุตใด ๆ และจัดอันดับโหลดเอาท์พุท DC จัดอันดับ

2.4 การไหลเข้าปัจจุบัน:

120 แอมป์แม็กซ์ เริ่มเย็นในการป้อนข้อมูล 240Vac กับภาระการจัดอันดับและ 25 ℃โดยรอบ

2.5 Ac กระแสไฟรั่ว

การป้อนข้อมูล 0.25 mA Max.At240Vac

3 ลักษณะขาออก

เอาท์พุท 3.1 เพาเวอร์

3.2 รวมโหลด / การควบคุมสาย

3.3Ripple และเสียงรบกวน:

ภายใต้แรงดันและโหลดเล็กน้อยระลอกและเสียงรบกวนมีดังนี้เมื่อวัดกับ Max.Bandwidth ของ 20MHz และขนาน 47uF / 0.1uF ข้ามเชื่อมต่อที่จุดทดสอบ

แรงดันไฟฟ้าระลอกและเสียงรบกวน (Max.)

12 Vdc 120 mV PP

3.4 เปิดหน่วงเวลา:

การป้อนข้อมูล 3Second Max.at 115VAC และการส่งออก Max.load

3.5 เวลาที่เพิ่มขึ้น:

input และ output โหลด 40 มิลลิ Max.at 115VAC แม็กซ์

3.6 ถือขึ้นเวลา:

5 ms Min.at 115VAC input และ output Max.Load

3.7 ประสิทธิภาพ:

75% ต่ำสุดที่ 115 แรงดันไฟฟ้าอินพุต / 230VAC 1 / 4,1 / 2,3 / 4 และการคำนวณโหลดเต็มประสิทธิภาพโดยเฉลี่ย

4 การป้องกัน FUNCTION:

4.1 การทดสอบวงจรสั้น:

แหล่งจ่ายไฟจะได้รับการกู้คืนอัตโนมัติเมื่อความผิดพลาดลัดวงจรลบ

4.2 มากกว่าการป้องกันปัจจุบัน:

แหล่งจ่ายไฟจะได้รับการกู้คืนอัตโนมัติเมื่อมากกว่าความผิดพลาดในปัจจุบันลบ

4.3 มากกว่าการป้องกันแรงดันไฟฟ้า:

แหล่งจ่ายไฟรถยนต์จะหายเมื่อความผิดพลาดเอา 120% ~ 170%

5 REQUIREMET ด้านสิ่งแวดล้อม:

5.1Operating อุณหภูมิ:

0 ℃ถึง 40 ℃, โหลดเต็มการทำงานปกติ

5.2 อุณหภูมิการเก็บรักษา: -20 ℃ถึง 80 ℃กับแพคเกจ

5.3 ความชื้นสัมพัทธ์:

5% (0 ℃) ~ 90% (40 ℃) RH, 72hrs, โหลดเต็มการดำเนินงานปกติ

5.4 การสั่นสะเทือน:

ปฏิบัติการ: IEC 721-3-3 3M3

5 ~ 9Hz, A = 1.5mm

9 ~ 200Hz, การเร่งความเร็ว 5M / S2

2. การขนส่ง:

IEC 721-3-2 2m2

5-9Hz, A = 3.5 มม

9 ~ 200Hz, Acceleration = 5M / S2

200 ~ 500Hz, Acceleration = 15m / S2

3. แกน 10 รอบต่อแกน

ไม่มีความเสียหายถาวรอาจเกิดขึ้นในระหว่างการทดสอบ

กลุ่มตัวอย่างที่มีการเรียกคืนไปยังสถานการณ์เดิมหลังจากเปิด / ปิด ..

5.5 หยดบรรจุ:

1M สำหรับประเภท Wallmount และ 760mm สำหรับประเภท Desktop เป็นอธิบายข้างต้น

พื้นผิวแนวนอนประกอบด้วยไม้เนื้อแข็งอย่างน้อย 13 มมหนาติดตั้งอยู่บนชั้นสองของไม้อัด

แต่ละ 19mm ไป 20mm หนาทั้งหมดได้รับการสนับสนุนบนคอนกรีตหรือเทียบเท่าชั้นปลอดความยืดหยุ่น

6 ความปลอดภัยต้องการ:

6.1Safety: สอดคล้องกับ

6.2 ความแข็งแกร่งของฉนวน Hi-Pot:

หลักในการรอง: 1800 Vac10mA / 3S สำหรับการทดสอบประเภท

6.3 Iusulation ต้านทาน:

หลักในการรอง: 10MΩนาทีที่ 500V DC

6.4 มาตรฐานอีเอ็มไอ

ตรงกับข้อ จำกัด ของ

<1> .Fcc กฎ part15 ระดับ B

<2> .EN55022 กฎคลาส B

<3> .GB9254-1998, GB17625.1-2003

7 ความต้องการทางกล:

7.1 สิ่งที่ส่งมา

ขนาดแหล่งจ่ายไฟ: L 170 x กว้าง 72 x สูง 41.5 มม;

7.2 เชื่อมต่อ nput:

IEC-320-C 14
