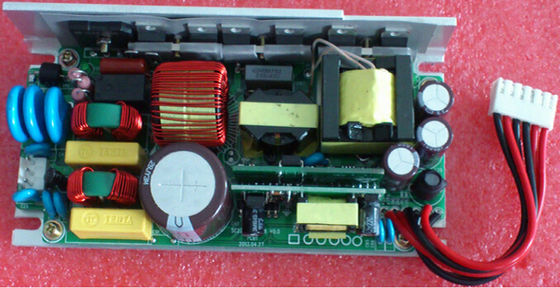

พาวเวอร์ซัพพลาย 224W เอาท์พุท 28V AC-DC Converter ที่มีมากกว่าแรงดันไฟฟ้า SC224-220S28 ป้องกัน

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	Enargy
Model Number:	SC224-220S28

การชำระเงิน:

Minimum Order Quantity:	1pcs
ราคา:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

ติดต่อ

รายละเอียดสินค้า

แสงสูง:

AC กับแหล่งจ่ายไฟ DC

AC DC แหล่งจ่ายไฟแปลง

AC-DC พาวเวอร์ซัพพลาย 224W เอาท์พุท 28V SC224-220S28

คุณสมบัติที่สำคัญ

ช่วงเข้า AC: 140 ~ 300Vac

เอาท์พุทเดี่ยว: 28V / 8A

ที่มีประสิทธิภาพสูง: 88%

การควบคุมสาย: ≤± 3%

การควบคุมการประจุ: ≤± 3%

ระลอกคลื่นต่ำและเสียงรบกวน: ≤150mV

ปัจจัยอำนาจ: 95%

การป้องกันไฟฟ้าลัดวงจร

การส่งออกมากกว่าการป้องกันปัจจุบัน

การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า

ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า

ป้อนข้อมูลภายใต้แรงดันล็อคออก

สัญญาณการดำเนินงาน AC

เย็นธรรมชาติ

ผ่าน RoHS

UL94V-0 คะแนนเปลวไฟปัญญาอ่อน

รายละเอียดสินค้า

นี้ใช้งานแปลง AC-DC สูงพลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีเพื่อให้ประสิทธิภาพและความยืดหยุ่นของความน่าเชื่อถือและค่าใช้จ่ายที่มีประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง

ลักษณะไฟฟ้า

ลักษณะการป้อนข้อมูล

พารามิเตอร์		นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
แรงดันไฟฟ้าอินพุตจัดอันดับ		200	220	240	Vac
ช่วงแรงดันไฟฟ้า AC		140		300	Vac
จัดอันดับความถี่ AC เข้า			50/60		เฮิร์ตซ์
ช่วงความถี่ AC เข้า		47		63	เฮิร์ตซ์
แม็กซ์ ป้อนข้อมูลปัจจุบัน				2.5		นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม
การป้อนข้อมูลการไหลเข้าปัจจุบัน				30		แม็กซ์ แรงดันไฟฟ้าอินพุต 25 ℃, เริ่มต้นครั้งแรก
อย่างมีประสิทธิภาพ	AC เข้า		88		%	แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ
ปัจจัยอำนาจ		95			%

ลักษณะเอาท์พุท

พารามิเตอร์		นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
ช่วงแรงดันเอาท์พุท	28V	27.5	28	28.5	Vdc
ช่วงปัจจุบันเอาท์พุท	28V	0		8
การควบคุมสาย				± 3	%
การควบคุมการประจุ				± 3	%
การควบคุมอุณหภูมิ			± 0.02		% / ° C	ช่วงอุณหภูมิในการทำงาน
ระลอกและเสียง	28V			150	mV	การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz
ตอบสนองแบบไดนามิก	การเบี่ยงเบน			± 5	%	25% ถึง 50% ถึง 25% Iout สูงสุด 50% ถึง 75% ถึง 50% Iout สูงสุด 1A / US
ตอบสนองแบบไดนามิก	การตั้งค่าเวลา			500	พวกเรา
เปิดในเวลาเพิ่มขึ้น				50	นางสาว	โหลดเต็ม 10% ~ 90% Vout
เปิดเครื่องหน่วงเวลา				8	s	220Vac, โหลดเต็ม
แหกแรงดันขาออก				± 5	%
การประจุกระแสไฟขาออก				3000	μF

ลักษณะการป้องกัน

พารามิเตอร์		นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
ป้อนข้อมูลภายใต้แรงดันล็อคออก	เปิดในเกณฑ์แรงดันไฟฟ้า	130		145	Vac
ป้อนข้อมูลภายใต้แรงดันล็อคออก	เปิดปิดเกณฑ์แรงดันไฟฟ้า	115		130	Vac
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า	ป้องกันแรงดันไฟฟ้า	300		320	Vac
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า	แรงดันไฟฟ้าการกู้คืน	280		300	Vac
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า		32		35	Vdc	อาการสะอึก
การส่งออกมากกว่าการป้องกันโหลด		9		12		อาการสะอึก
สั้น - วงจรป้องกัน				10	mΩ	อาการสะอึก

ลักษณะทั่วไป

พารามิเตอร์	นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
MTBF	250			KHrs	การป้อนข้อมูลการจัดอันดับโหลดเต็ม 25 ℃
น้ำหนัก			1000	ก.

คุณลักษณะด้านสิ่งแวดล้อม

พารามิเตอร์	นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
อุณหภูมิในการทำงาน	-40		+85	℃
อุณหภูมิการเก็บรักษา	-40		+85	℃
ความชื้นสัมพัทธ์	10		95	%
การจัดเก็บความชื้น	105		93	%
ระดับความสูง			3000	ม.
ความกดอากาศ	70K		106K	พ่อ

ลักษณะความปลอดภัย

พารามิเตอร์		นาที	Typ	แม็กซ์	หน่วย	หมายเหตุ
แยกแรงดันไฟฟ้า	ป้อนข้อมูลเพื่อการส่งออก	1500			Vac	10mA / 1min, ไม่มี arcing และรายละเอียด
	การป้อนข้อมูลลงไปที่พื้น	1500			Vac	10mA / 1min, ไม่มี arcing และรายละเอียด
	ส่งออกไปยังพื้นดิน	500			Vdc	10mA / 1min, ไม่มี arcing และรายละเอียด
ต้านทานการแยก	ป้อนข้อมูลเพื่อการส่งออก	10			MΩ	500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น
	การป้อนข้อมูลลงไปที่พื้น	10
	ส่งออกไปยังพื้นดิน	10

สัญญาณและสวิทช์

ชิ้น	ฟังก์ชั่น	หมายเหตุ
การส่งออกภายใต้การปลุกแรงดันไฟฟ้า	การส่งออกภายใต้การปลุกแรงดันหันไปตรรกะสูง (5V ± 0.2V) ลดลงเมื่อแรงดันขาออกถึง 90%	ลอจิกสูงเมื่อเงื่อนไขที่ผิดปกติ ลอจิกต่ำเมื่อใช้งานได้ดี
สัญญาณอินพุต	แสงเมื่อใช้งานกันปิดไฟเมื่อทำงานผิดปกติ	ไฟเขียวΦ3
สัญญาณ	แสงในเมื่อการดำเนินงานดีไฟดับหรือกระพริบตาเมื่อทำงานผิดปกติ	ไฟเขียวΦ3

ลักษณะอีเอ็มซี

ชิ้น		มาตรฐาน	เงื่อนไข	หมายเหตุ
CE		EN55022	class B	การทดสอบระบบผ่าน
RE		EN55022	class B	การทดสอบระบบผ่าน
สอดคล้องกัน		EN61000-3-2	ต้องการโคมไฟชนิด C	เกณฑ์ B
ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว		EN61000-3-3	Class A อุปกรณ์ความต้องการ	เกณฑ์ B
พรั่งพรู		EN61000-4-5	โหมดค่า± 2KV โหมดทั่วไป± 4KV	เกณฑ์ B
จุ่ม		EN61000-4-11 EN55024	แรงดันไฟฟ้าจุ่ม 0% UT, 10ms	เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270
			แรงดันไฟฟ้าจุ่ม 40% UT, 20ms
			แรงดันไฟฟ้าจุ่มถึง 70% UT, 50ms
ESD	ปล่อยอากาศ	EN61000-4-2	± 8KV	เกณฑ์ B
ESD	ติดต่อปล่อย	EN61000-4-2	± 4KV	เกณฑ์ B

หมายเหตุ:

เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ

เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป

เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง

เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย

วุฒิการศึกษาสิ่งแวดล้อม

พารามิเตอร์	หมายเหตุ
การสั่นสะเทือน	ช่วงความถี่: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / เฮิร์ตซ์; 80-500Hz, -3dB / OT C; XYZ แกน 30min / แกน
กระแทก	ครึ่งคลื่นไซน์, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / ทิศทาง

ปฏิบัติตามมาตรฐาน

มาตรฐาน	หมายเหตุ
UL / UL60950
EN60950

ข้อมูลทางกายภาพ

วิศวกรรมโครงร่าง

ความยาว×กว้าง× heigth: 127.0 × 84.5 × 35.0 (mm) 5 × 3.33 × 1.38 (นิ้ว)

การกำหนดตัวเชื่อมต่อ

ช่องเสียบ: VH3.96mm-3pin

Pin เลขที่	ชื่อ	ฟังก์ชัน
1	L
2	ยังไม่มีข้อความ
3	วิชาพลศึกษา

เชื่อมต่อสัญญาณ: VH3.96mm-6Pin รวดเร็วกลับ

สายไฟขาออก: UL1015 18 # 105 ℃, 600V

Pin เลขที่	ชื่อ	ฟังก์ชัน
1	+ 28V	สีแดง
2	+ 28V	สีแดง
3	GND	สีดำ
4	GND	สีดำ
5	LOS_PWR +	การส่งออกภายใต้การปลุกแรงดันบวก (สีแดง)
6	LOS_PWR-	การส่งออกภายใต้การปลุกแรงดันบวก (สีดำ)
