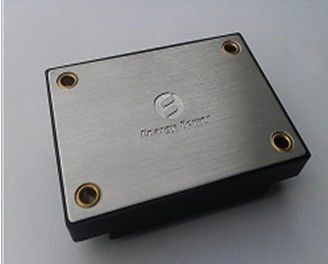

ที่มีประสิทธิภาพสูงพลังงานและอุตสาหกรรมแปลง 30W เอาท์พุท 12V / 2.5A XD30-24S12-PECW

ที่มีประสิทธิภาพสูงพลังงานและอุตสาหกรรมแปลง 30W เอาท์พุท 12V / 2.5A XD30-24S12-PECW

High efficiency industrial power converter 30W Output 12V / 2.5A  XD30-24S12-PECW

รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: Enargy
Model Number: XD30-24S12-PECW

การชำระเงิน:

Minimum Order Quantity: 1pcs
ราคา: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
ติดต่อตอนนี้
รายละเอียดสินค้า
แสงสูง:

industrial dc dc converter

,

isolated power supply

อุตสาหกรรมเพาเวอร์ซัพพลาย 30W เอาท์พุท 12V / 2.5A XD30-24S12-PECW

คุณสมบัติที่สำคัญ

กำลังขับ: 30W

ช่วงเข้ากว้าง: 9-36VDC

ที่มีประสิทธิภาพสูง: สูงถึง 88%

การควบคุมสายถึง± 1%

การควบคุมการประจุถึง± 1%

ความถี่ในการปฏิบัติการได้รับการแก้ไข

แยกแรงดันไฟฟ้า: 1,500V

เปิดใช้งาน (On / Off) การควบคุม

การส่งออกมากกว่าการป้องกันโหลด

เอาท์พุทแรงดันไฟฟ้าเกินการป้องกัน

โหมดสะอึกป้องกันไฟฟ้าลัดวงจร

ภายใต้แรงดันไฟฟ้าขาล็อคออก

การส่งออกตัดแต่งแรงดันไฟฟ้า: -8 ~ + 10% Vout

รายละเอียดสินค้า

เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง

ลักษณะไฟฟ้า

การจัดอันดับสูงสุดแอบโซลูท

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

แรงดันไฟฟ้าอินพุต

40

Vdc

อย่างต่อเนื่องไม่สามารถทำงานได้

38

Vdc

อย่างต่อเนื่องในการดำเนินงาน

40

Vdc

การดำเนินงานการป้องกันชั่วคราว <100ms

แยกแรงดันไฟฟ้า

2000

Vdc

ป้อนข้อมูลเพื่อการส่งออก

อุณหภูมิในการทำงาน

-40

100

อุณหภูมิแผ่นฐาน

อุณหภูมิการเก็บรักษา

-55

115

ล้อมรอบ

ลักษณะการป้อนข้อมูล

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

ช่วงแรงดันไฟฟ้าอินพุต

9

24

36

Vdc

เริ่มต้นช่วงแรงดันไฟฟ้า

10

24

36

Vdc

ภายใต้แรงดัน Lockout

8.5

8.9

Vdc

เปิด - ในเกณฑ์ครึ่งโหลด

7.5

8.0

Vdc

เปิด - ปิดเกณฑ์ครึ่งโหลด

ปัจจุบันการป้อนข้อมูลสูงสุด

4.2

โหลดเต็มมิน อินพุต

อย่างมีประสิทธิภาพ

88

%

แนะนำการประจุกระแสไฟสัญญาณจากภายนอก

100

uF

ทั่วไป0.1-0.2Ω ESR

ลักษณะเอาท์พุท

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

เอาท์พุทแรงดันจุดชุด

11.88

12.00

12.12

Vdc

การป้อนข้อมูลที่กำหนด; โหลดครึ่งหนึ่ง

เอาท์พุทแรงดันไฟฟ้า

11.76

12.00

12.24

Vdc

เอาท์พุทช่วงปัจจุบัน

0

2.5

การควบคุมสาย

± 0.02

± 1

%

บรรทัดต่ำกับสายสูง โหลดเต็ม

การควบคุมการประจุ

± 0.02

± 1

%

ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ

วงเงินหมุนเวียน

2.7

แรงดันขาออก 90% ของเล็กน้อย

กระแสไฟฟ้าลัดวงจร

6

ระลอก (RMS)

15

mV

แบนด์วิดท์ 20 MHz เอาท์พุทกับ 10uF ไฟฟ้าประจุและ 0.1uF ประจุเซรามิกที่จัดอันดับในปัจจุบันเต็ม

เสียงรบกวน (peak ต่อยอด)

100

mV

Cap ผลผลิตสูงสุด

1800

μF

ลักษณะตอบสนองแบบไดนามิก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

การเปลี่ยนแปลงในกระแสขาออก

(di / dt = 0.1A / เรา)

360

mV

50% ถึง 75% ถึง 50% Iout สูงสุด

การเปลี่ยนแปลงในกระแสขาออก

(di / dt = 2.5A / เรา)

360

mV

50% ถึง 75% ถึง 50% Iout สูงสุด

การตั้งค่าเวลา

300

พวกเรา

ไปภายใน 1% Vout Nom

เปิดในเวลา

50

นางสาว

จาก Vin = 10% ถึง Vout = Nom 90%

แหกแรงดันขาออก

5

%

ลักษณะการทำงาน

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

การสลับเปลี่ยนความถี่

180

200

230

KHz

ขั้นตอนกฎระเบียบและขั้นตอนการแยก

แรงดันขาออกตัดแต่ง

10

%

ตัดขึ้น

8

%

ตัดลง

เปิดใช้งานมาในปัจจุบัน

1

mA

เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก

1

15

Vdc

ในการควบคุมลอจิกสูงหรือลอย

-0.5

0.3

Vdc

Off-ควบคุมลอจิกต่ำ

มากกว่าการป้องกันโหลด

110

%

โหมดกระแสชีพจรชีพจรโดยขีด จำกัด ปัจจุบันเกณฑ์ (โหลด% ประเมิน)

สั้น - วงจรป้องกัน

65

ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน

เอาท์พุทแรงดันไฟฟ้าเกินการป้องกัน

110

150

%

โหลดครึ่งหนึ่ง

ลักษณะการแยก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

แยกแรงดันไฟฟ้า

1,500

Vdc

การป้อนข้อมูลการส่งออก, 1min / 1mA

1500

Vdc

เข้ากับแผ่นฐาน 1min / 1mA

500

Vdc

ส่งออกไปยังแผ่นฐาน 1min / 1mA

ความต้านทานการแยก

100

ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90%

การประจุกระแสไฟแยก

1000

pF

คุณลักษณะด้านสิ่งแวดล้อม

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

อุณหภูมิในการทำงาน

-40

100

อุณหภูมิแผ่นฐาน

อุณหภูมิการเก็บรักษา

-55

115

ล้อมรอบ

ค่าสัมประสิทธิ์อุณหภูมิ

± 0.02

% / ℃

ความชื้น

20

95

% RH

ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น

ปฏิบัติตามมาตรฐาน

พารามิเตอร์

หมายเหตุ

UL / cUL60950

EN60950

GB4943

เข็มเปลวไฟทดสอบ (IEC 695-2-2)

IEC 61000-4-2

วิศวกรรมโครงร่าง

หมายเหตุ:

1. หมุดทั้งหมดอยู่ 0.040 "(1.02mm) Dia ..

3. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)

x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)

Designations Pin

Pin เลขที่

ชื่อ

ฟังก์ชัน

1

ทำให้สามารถ

การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน

2

Vin (-)

แรงดันไฟฟ้าอินพุตเชิงลบ

3

vin (+)

แรงดันไฟฟ้าอินพุตบวก

4

Vout (+)

แรงดันขาออกในเชิงบวก

5

ดอทคอม

แรงดันขาออกเชิงลบ

6

ตัดแต่ง

การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย
