Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | TF700-48S28-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | อุปกรณ์ไฟฟ้าอุตสาหกรรม DC DC Converter อุตสาหกรรม,industrial dc dc converter |
---|

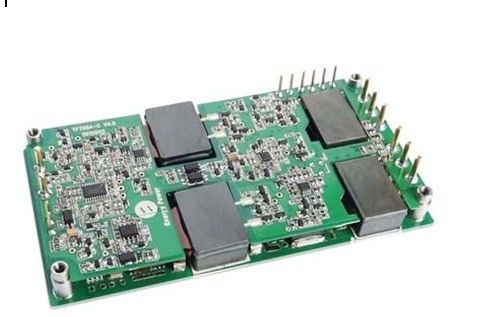

พาวเวอร์ซัพพลาย 700W อุตสาหกรรมเอาท์พุท 28V / 25A TF700-48S28-NOC
คุณสมบัติที่สำคัญ
กำลังขับ: 700W
ช่วงเข้ากว้าง: 36-72VDC
ประสิทธิภาพการแปลงสูงถึง 93%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1,500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันโหลด
เอาท์พุทแรงดันไฟฟ้าเกินการป้องกัน
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
การป้องกันมากกว่าอุณหภูมิ
ภายใต้แรงดันไฟฟ้าขาล็อคออก
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
·ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าขา | 36 | 48 | 72 | Vdc | ต่อเนื่องกัน |
ปัจจุบันการป้อนข้อมูลสูงสุด | 24 |
| โหลดเต็มมิน อินพุต | ||
สแตนด์บายการป้อนข้อมูลปัจจุบัน | 0.2 |
| ไม่โหลด | ||
อย่างมีประสิทธิภาพ | 92 | % | |||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 470 | uF | ESR 0.1-0.2R |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันไฟฟ้า | 27.72 | 28.00 | 28.28 | Vdc | |
เอาท์พุทช่วงปัจจุบัน | 0 | 25 |
| ||
การควบคุมสาย | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
การควบคุมการประจุ | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
แรงดันขาออกโดยรวม | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
เสียงรบกวน (peak ต่อยอด) | 120 | 250 | mV | แบนด์วิดท์ 20 MHz เอาท์พุทกับ 10uF ไฟฟ้าประจุและ 0.1uF ประจุเซรามิกที่จัดอันดับในปัจจุบันเต็ม | |
Cap ผลผลิตสูงสุด | 1000 | 3300 | 6000 | μF | 2000uF แนะนำเมื่อTa≤-5 ℃ |
แรงดันขาออกตัดแต่ง | 22 | 32 | Vdc | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; 25 ° C |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 850 | mV | di / dt = 0.1A / เรา Io = 25% -50% -25% Ioutmax หรือ 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 400 | พวกเรา | ไปภายใน 1% Vout Nom | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 240 | 255 | 270 | KHz | |
แรงดันขาออกตัดแต่ง | 32 | Vdc | ตัดขึ้นตัดขาไป (+) Vout | ||
22 | Vdc | ตัดลง, ตัดขาไป (-) Vout | |||
เปิดใช้งานมาในปัจจุบัน | 5 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 3.5 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.3 | 1.5 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
แหล่งจ่ายไฟเสริม | 8 | 15 | Vdc | current≤25mAแหล่งที่มาอย่างต่อเนื่อง | |
การตรวจสอบสถานะการทำงาน (IOG) | ความต้านทานต่ำเมื่อโมดูลตกลงความต้านทานสูงเมื่อโมดูลล้มเหลว | ||||
ภายใต้แรงดัน Lockout | 32.0 | 35.9 | Vdc | เปิด - ในเกณฑ์ | |
31.0 | 35.0 | Vdc | เปิด - ปิดเกณฑ์ | ||
มากกว่าการป้องกันโหลด | 110 | 125 | 150 | % | โหมดกระแสชีพจรชีพจรโดยขีด จำกัด ปัจจุบันเกณฑ์ (โหลด% ประเมิน) |
เอาท์พุทแรงดันไฟฟ้าเกิน การป้องกัน | 33 | 36 | Vdc | โหมดอาการสะอึก, การกู้คืนอัตโนมัติ | |
การป้องกันมากกว่าอุณหภูมิ | 100 | 105 | 110 | ℃ | Auto-กู้คืน Basepalte อุณหภูมิ |
10 | ℃ | hysteresis |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | การป้อนข้อมูลการส่งออก, การรั่วไหลของcurrent≤1mA | ||
1000 | Vdc | เข้ากับแผ่นฐานcurrent≤1mAรั่วไหล | |||
500 | Vdc | ส่งออกไปยังแผ่นฐานcurrent≤1mAรั่วไหล | |||
ความต้านทานการแยก | 10 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 200 | ก. | |||
MTBF | 250,000 | ชั่วโมง |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 85 | ℃ | ขยายฐานอุณหภูมิ palte | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ล้อมรอบ | |
ความชื้น | 20 | 90 | % RH |
วิศวกรรมโครงร่าง
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
2 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
3 | เปิดปิด- | เปิดใช้งานการควบคุมเชิงลบ |
4 | ON / OFF + | เปิดใช้งานการควบคุมในเชิงบวก |
5 | Vout + | แรงดันขาออกในเชิงบวก |
6 | Vout- | แรงดันขาออกเชิงลบ |
7 | S- | ความรู้สึกเชิงลบระยะไกล SENSE (-) ต้องเชื่อมต่อกับ Vout (-) |
8 | S + | ความรู้สึกในเชิงบวกระยะไกล SENSE (+) ต้องเชื่อมต่อกับ Vout (+) |
9 | TRIM | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
10 | พีซี | ร่วมกันในปัจจุบัน |
11 | IOG | การตรวจสอบสถานะการทำงาน |
12 | AUX | แหล่งจ่ายไฟเสริม |
