ป้องกันโอเวอร์อุตสาหกรรม Power Supply DC-DC Converters เอาท์พุท 12V / 4.2A XD50-48S12-PEM

ป้องกันโอเวอร์อุตสาหกรรม Power Supply DC-DC Converters เอาท์พุท 12V / 4.2A XD50-48S12-PEM

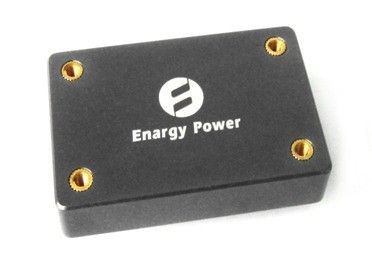

Overload protection Industrial Power Supply dc-dc converters Output 12V / 4.2A  XD50-48S12-PEM

รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: Enargy
Model Number: XD50-48S12-PEM

การชำระเงิน:

Minimum Order Quantity: 1pcs
ราคา: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
ติดต่อตอนนี้
รายละเอียดสินค้า

อุตสาหกรรมเพาเวอร์ซัพพลาย 50W เอาท์พุท 12V / 4.2A XD50-48S12-PEM

คุณสมบัติที่สำคัญ

กำลังขับ: 50W

ช่วงเข้ากว้าง: 36-72VDC

ประสิทธิภาพการแปลงสูงถึง 93%

การควบคุมสายถึง± 1%

การควบคุมการประจุถึง± 1%

ความถี่ในการปฏิบัติการได้รับการแก้ไข

แยกแรงดันไฟฟ้า: 1500V

เปิดใช้งาน (On / Off) การควบคุม

การส่งออกมากกว่าการป้องกันโหลด

โหมดสะอึกป้องกันไฟฟ้าลัดวงจร

ภายใต้แรงดันไฟฟ้าขาล็อคออก

การตัดแต่งแรงดันขาออก -8% ~ + 10% Vout

รายละเอียดสินค้า

เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง

ลักษณะไฟฟ้า

ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน

การจัดอันดับสูงสุดแอบโซลูท

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

แรงดันไฟฟ้าอินพุต

78

Vdc

อย่างต่อเนื่องไม่สามารถทำงานได้

75

Vdc

อย่างต่อเนื่องในการดำเนินงาน

78

Vdc

การดำเนินงานการป้องกันชั่วคราว <100ms

แยกแรงดันไฟฟ้า

2000

Vdc

ป้อนข้อมูลเพื่อการส่งออก

อุณหภูมิในการทำงาน

-55

100

อุณหภูมิการเก็บรักษา

-65

125

ลักษณะการป้อนข้อมูล

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

ช่วงแรงดันไฟฟ้าอินพุต

36

48

72

Vdc

ต่อเนื่องกัน

ภายใต้แรงดัน Lockout

35.5

35.9

Vdc

เปิด - ในเกณฑ์

32.5

33.5

Vdc

เปิด - ปิดเกณฑ์

ปัจจุบันการป้อนข้อมูลสูงสุด

1.8

โหลดเต็มมิน อินพุต

อย่างมีประสิทธิภาพ

91

%

แนะนำการประจุกระแสไฟสัญญาณจากภายนอก

100

uF

ทั่วไป0.1-0.2Ω ESR

ลักษณะเอาท์พุท

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

เอาท์พุทแรงดันจุดชุด

11.8

12.00

12.12

Vdc

การป้อนข้อมูลที่กำหนด; ไม่มีภาระ; 25 ℃

เอาท์พุทแรงดันไฟฟ้า

11.76

12.00

12.24

Vdc

เอาท์พุทช่วงปัจจุบัน

0

4.2

อาจมีการ derating ความร้อน

การควบคุมสาย

± 0.02

± 1

%

บรรทัดต่ำกับสายสูง โหลดเต็ม

การควบคุมการประจุ

± 0.02

± 1

%

ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ

การควบคุมอุณหภูมิ

± 0.02

% / ° C

ช่วงอุณหภูมิในการทำงาน

วงเงินหมุนเวียน

4.6

7.6

เอาท์พุท voltage90% ของเล็กน้อย

ระลอก (RMS)

30

mV

การป้อนข้อมูลที่กำหนด; โหลดเต็ม; แบนด์วิดท์ 20 MHz;

เสียงรบกวน (peak ต่อยอด)

120

mV

Cap ผลผลิตสูงสุด

220

3000

μF

การป้อนข้อมูลที่กำหนด; โหลดเต็ม

แรงดันขาออกตัดแต่ง

+10

%

การป้อนข้อมูลที่กำหนด; โหลดเต็ม; 25 ° C

-8

ลักษณะตอบสนองแบบไดนามิก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

การเปลี่ยนแปลงในกระแสขาออก

(di / dt = 0.1A / เรา)

480

mV

50% ถึง 75% ถึง 50% Iout สูงสุด

การเปลี่ยนแปลงในกระแสขาออก

(di / dt = 2.5A / เรา)

480

mV

50% ถึง 75% ถึง 50% Iout สูงสุด

การตั้งค่าเวลา

300

พวกเรา

ไปภายใน 1% Vout Nom

เปิดในเวลา

50

นางสาว

โหลดเต็ม; Vout = Nom 90%

แหกแรงดันขาออก

5

%

ลักษณะการทำงาน

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

การสลับเปลี่ยนความถี่

187

200

230

KHz

ขั้นตอนกฎระเบียบและขั้นตอนการแยก

Trim (Pin6)

ดู part3.1 แรงดัน Trim (Pin6)

แรงดันขาออกตัดแต่ง

10

%

ตัดขึ้นตัดขาไป (-) Vout

8

%

ตัดลง, ตัดขาไป (+) Vout

เปิดใช้งาน (เปิด / ปิด) การควบคุม (PIN1)

ดูบทที่ 3.2

เปิดใช้งานมาในปัจจุบัน

1

mA

เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก

1

15

Vdc

ในการควบคุมลอจิกสูงหรือลอย

-0.5

0.3

Vdc

Off-ควบคุมลอจิกต่ำ

มากกว่าการป้องกันโหลด

110

%

โหมดกระแสชีพจรชีพจรโดยขีด จำกัด ปัจจุบันเกณฑ์ (โหลด% ประเมิน)

สั้น - วงจรป้องกัน

10

ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน

ลักษณะการแยก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

แยกแรงดันไฟฟ้า

1,500

Vdc

การป้อนข้อมูลการส่งออก

1500

Vdc

ป้อนข้อมูลไปยังฐาน

500

Vdc

ส่งออกไปยังฐาน

ความต้านทานการแยก

100

ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90%

การประจุกระแสไฟแยก

1000

pF

คุณลักษณะด้านสิ่งแวดล้อม

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

อุณหภูมิในการทำงาน

-55

100

ขยายฐานอุณหภูมิ PCB

อุณหภูมิการเก็บรักษา

-65

125

ล้อมรอบ

ค่าสัมประสิทธิ์อุณหภูมิ

± 0.02

% / ℃

ความชื้น

20

95

% RH

ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น

วิศวกรรมโครงร่าง

หมายเหตุ:

1. หมุดทั้งหมดอยู่ 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง

2. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)

x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)

Designations Pin

Pin เลขที่

ชื่อ

ฟังก์ชัน

1

ทำให้สามารถ

การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน

2

Vin (-)

แรงดันไฟฟ้าอินพุตเชิงลบ

3

vin (+)

แรงดันไฟฟ้าอินพุตบวก

4

Vout (+)

แรงดันขาออกในเชิงบวก

5

ดอทคอม

แรงดันขาออกเชิงลบ

6

ตัดแต่ง

การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย
