Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | XX40-24S12-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | อุปกรณ์ไฟฟ้าอุตสาหกรรม DC DC Converter อุตสาหกรรม,industrial dc dc converter |
---|

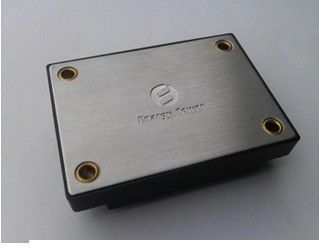

อุตสาหกรรมเพาเวอร์ซัพพลาย 40W เอาท์พุท 12V / 3.33A XX40-24S12-PEC
คุณสมบัติที่สำคัญ
กำลังขับ: 40W
ช่วงเข้ากว้าง: 18-36VDC
ประสิทธิภาพการแปลงสูงขึ้นถึง 90%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1,500V
เปิดใช้งาน (On / Off) การควบคุม
ภายใต้แรงดันไฟฟ้าขาล็อคออก
แรงดันขาออกตัดแต่ง: ± 8% Vout
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน
การจัดอันดับสูงสุดแอบโซลูท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุต | 50 | Vdc | อย่างต่อเนื่องไม่สามารถทำงานได้ | ||
40 | Vdc | อย่างต่อเนื่องในการดำเนินงาน | |||
50 | Vdc | การดำเนินงานการป้องกันชั่วคราว <100ms | |||
แยกแรงดันไฟฟ้า | 2000 | Vdc | ป้อนข้อมูลเพื่อการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | อุณหภูมิ baseplate | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ |
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 18 | 24 | 36 | Vdc | |
ภายใต้แรงดัน Lockout | 17.9 | Vdc | เปิด - ในเกณฑ์ครึ่งโหลด | ||
15.0 | Vdc | เปิด - ปิดเกณฑ์ครึ่งโหลด | |||
ปัจจุบันการป้อนข้อมูลสูงสุด | 3.0 |
| โหลดเต็มมิน อินพุต | ||
อย่างมีประสิทธิภาพ | 90 | % | การป้อนข้อมูลที่กำหนด; โหลดเต็ม | ||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | uF | ทั่วไป0.1-0.2Ω ESR |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันจุดชุด | 11.88 | 12.00 | 12.12 | Vdc | การป้อนข้อมูลที่กำหนด; โหลดครึ่งหนึ่ง |
เอาท์พุทแรงดันไฟฟ้า | 11.76 | 12.00 | 12.24 | Vdc | |
เอาท์พุทช่วงปัจจุบัน | 0 | 3.33 |
| ||
การควบคุมสาย | ± 1 | % | บรรทัดต่ำกับสายสูง โหลดเต็ม | ||
การควบคุมการประจุ | ± 1 | % | ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ | ||
การควบคุมอุณหภูมิ | ± 0.02 | % / ° C | ช่วงอุณหภูมิในการทำงาน | ||
วงเงินหมุนเวียน | 3.5 | 6.5 |
| แรงดันขาออก 90% ของเล็กน้อย | |
เสียงรบกวน (peak ต่อยอด) | 120 | mV | |||
Cap ผลผลิตสูงสุด | 3000 | μF | โหลดเต็ม |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | ± 400 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 2.5A / เรา) | ± 400 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 300 | พวกเรา | ไปภายใน 1% Vout Nom | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 200 | 230 | KHz | |
แรงดันขาออกตัดแต่ง | 10 | % | ตัดขึ้นตัดขาไป (+) Vout | ||
8 | % | ตัดลง, ตัดขาเพื่อคอม | |||
เปิดใช้งานมาในปัจจุบัน | 1 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 1 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.5 | 0.3 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
สั้น - วงจรป้องกัน | 10 | mΩ | ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1,500 | Vdc | การป้อนข้อมูลการส่งออก, 1mA | ||
1500 | Vdc | เข้ากับแผ่นฐาน 1mA | |||
500 | Vdc | ส่งออกไปยังแผ่นฐาน 1mA | |||
ความต้านทานการแยก | 100 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ขยายอุณหภูมิแผ่นฐาน | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ล้อมรอบ | |
ค่าสัมประสิทธิ์อุณหภูมิ | ± 0.02 | % / ℃ | |||
ความชื้น | 20 | 96 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น | |
ระดับความสูง | 3000 | ม. |
โปรแกรมทั่วไปแนะนำ
รูปที่ 1: การประยุกต์ใช้วงจรทั่วไป (หน่วยตรรกะเชิงลบที่เปิดใช้งานอย่างถาวร)
designator | ความคุ้มค่า | สเป็ค |
C1 ~ C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1, L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | Capacitor Electrolytic (100V) |
C12 | 220uF | Capacitor Electrolytic (63V) |
วิศวกรรมโครงร่าง
หมายเหตุ:
1. หมุดทั้งหมดอยู่ 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง
2. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)
x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | ทำให้สามารถ | การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
2 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
3 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
4 | Vout (+) | แรงดันขาออกในเชิงบวก |
5 | ดอทคอม | แรงดันขาออกเชิงลบ |
6 | ตัดแต่ง | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
