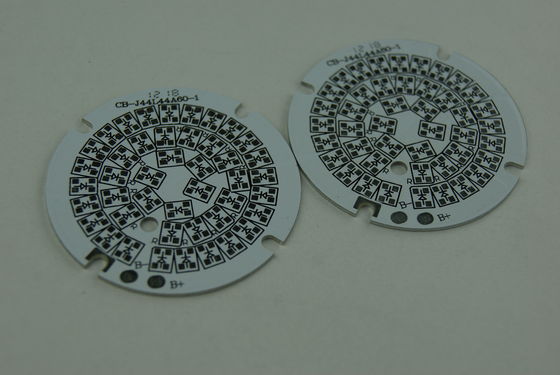

แผงวงจรอลูมิเนียม PCB แบบหลายชั้น / รถยนต์ / พาวเวอร์ / เสียง MCPCB for Exchange Converter

แผงวงจรอลูมิเนียม PCB แบบหลายชั้น / รถยนต์ / พาวเวอร์ / เสียง MCPCB for Exchange Converter

  • แผงวงจรอลูมิเนียม PCB แบบหลายชั้น / รถยนต์ / พาวเวอร์ / เสียง MCPCB for Exchange Converter
แผงวงจรอลูมิเนียม PCB แบบหลายชั้น / รถยนต์ / พาวเวอร์ / เสียง MCPCB for Exchange Converter
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LT Circuit
ได้รับการรับรอง: UL E354810,SGS
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ไม่มีขั้นต่ำ
ราคา: Negotiable
รายละเอียดการบรรจุ: ถุง/รับ 20pcs สูญญากาศ + บรรจุส่งออก
เวลาการส่งมอบ: 5-12Days
เงื่อนไขการชำระเงิน: T/T, OA, l/c เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: สิบพันตารางเมตร/เดือน
ติดต่อ
รายละเอียดสินค้า
แสงสูง:

อลูมิเนียมที่ใช้ PCB

,

แกนอลูมิเนียม PCB

รถยนต์ / พลังงาน / เสียงอลูมิเนียมหลายชั้นจาก PCB MCPCB สำหรับ Exchange Converter

PCB ชั้นเดียวชั้นแกน

(โดยปกติคืออลูมิเนียมหรือโลหะผสมทองแดง) ชั้นฉนวน (ไม่นำไฟฟ้า), ชั้นของวงจรทองแดงชิ้นส่วน IC และหน้ากากประสาน

วัสดุอิเล็กทริกของ prepreg ช่วยให้สามารถถ่ายเทความร้อนได้ดีเยี่ยมจากฟอยล์และส่วนประกอบไปยังแผ่นฐานในขณะที่ยังคงแยกไฟฟ้าได้ดีเยี่ยม ฐานอลูมิเนียม / ทองแดงทำให้พื้นผิวด้านเดียวมีความสมบูรณ์เชิงกลและกระจายและถ่ายเทความร้อนไปยังอ่างรับความร้อนพื้นผิวติดตั้งหรือโดยตรงไปยังอากาศแวดล้อม

Single-Layer MCPCB สามารถใช้ได้กับชิ้นส่วนผิวและชิ้นส่วนของชิปและสายไฟและมีความต้านทานความร้อนต่ำกว่า FR4 PWB แกนโลหะมีต้นทุนต่ำกว่าพื้นผิวเซรามิคและช่วยให้พื้นที่มีขนาดใหญ่กว่าพื้นผิวเซรามิค

แผ่นโลหะชั้นสองแบบ PCB

ชั้นสอง MCPCB ประกอบด้วยตัวนำทองแดงสองชั้นวางอยู่ด้านเดียวกันของแกนโลหะ (โดยปกติคืออลูมิเนียมทองแดงหรือโลหะผสมเหล็ก) ฐานโลหะอยู่ด้านล่างของ MCPCB ทั้งหมดซึ่งแตกต่างจาก MCPCB แบบสองด้าน (สองชั้นทองแดงถูกวางไว้ที่ด้านข้างของแกนโลหะแต่ละด้านตามลำดับ) และคุณสามารถเติม SMD ที่ด้านบนเท่านั้น

แตกต่างกันกับ MCPCB ชั้นเดียว MCPCB 2 ชั้นต้องใช้ขั้นตอนเพิ่มเติมในการกดเพื่อลามิเนตลามิเนตที่เป็นตัวนำความร้อนที่ทำจากฟิล์มและแกนโลหะ (หรือที่เรียกว่าฐานโลหะ) เข้าด้วยกัน

เมื่อเทียบกับ FR4 ทั่วไปโครงสร้างนี้จำเป็นต้องใช้เทคโนโลยีและประสบการณ์ในการเคลือบสองชั้นร่วมกับแกนโลหะ

ขั้นตอนการประมวลผลของ MCPCB กับฐานโลหะที่ฝังอยู่ใน PCB มีความซับซ้อนเนื่องจากต้องการเจาะรูเมื่อเจาะหลักบนฐานโลหะเพื่อแยกออกจากวงจร

PCB แบบสองด้าน PCB

นอกจากนี้ยังมีตัวนำทองแดงสองชั้นเหมือน Double layer MCPCB แต่แกนโลหะอยู่ตรงกลางของตัวนำทั้งสองจึงมีตัวนำ (ราง) ทั้งสองด้านของแกนโลหะและเชื่อมต่อกันโดย Vias เราจึงตั้งชื่อว่า "Double sided MCPCB" และคุณสามารถใช้ SMD ได้ทั้งบนและล่าง

แตกต่างกับ MCPCB ชั้นเดียว MCPCB สองด้านยังต้องใช้ขั้นตอนเพิ่มเติมในการกดเพื่อลามิเนทลามิเนตที่เป็นตัวนำความร้อนและแกนโลหะ (หรือที่เรียกว่าฐานโลหะ) เข้าด้วยกัน แต่บางครั้งผู้จัดจำหน่ายวัสดุหุ้มโลหะบางส่วนจะจัดหาวัสดุที่ทำจากลามิเนทแล้ว

เมื่อเทียบกับ FR4 ทั่วไปโครงสร้างนี้จำเป็นต้องใช้เทคโนโลยีและประสบการณ์ในการเคลือบสองชั้นร่วมกับแกนโลหะ

แผ่นโลหะหลายแกน PCB

เช่นเดียวกับ PCB FR4 เราสามารถสร้างบอร์ดที่มีร่องรอยมากกว่า 2 ชั้นและตั้งชื่อว่า " Multi Layers MCPCB " โครงสร้างมีลักษณะคล้ายกับ FR4 Multi Layers แต่จะซับซ้อนมากขึ้น

คุณสามารถเพิ่มส่วนประกอบต่างๆบนบอร์ดวางสัญญาณและชั้นพื้นผิวลงในเลเยอร์ที่แยกได้เพื่อให้ได้สมรรถนะทางไฟฟ้าที่ดีขึ้น

เมื่อเทียบกับ FR4 ทั่วไปโครงสร้างนี้จำเป็นต้องใช้เทคโนโลยีและประสบการณ์ในการเคลือบผิวมากกว่าสองชั้นร่วมกับแกนโลหะและมีค่าใช้จ่ายสูงกว่า MCPCB สองด้าน MCPCBor สองชั้น

การใช้ MCPCB

ไฟ LED: ไฟ LED กระแสไฟสูง, Spotlight, PCB กระแสสูง

อุปกรณ์ไฟฟ้าอุตสาหกรรม: ทรานซิสเตอร์กำลังสูง, อาร์เรย์ของทรานซิสเตอร์, วงจรเอาท์พุทแบบ push-pull หรือ totem ซึ่งเป็นขั้วแม่เหล็ก, รีเลย์สถานะของแข็ง, ไดรเวอร์มอเตอร์พัลส์, เครื่องขยายเสียงคอมพิวเตอร์ (เครื่องขยายเสียงการทำงานสำหรับ serro-motor) อุปกรณ์เปลี่ยน (อินเวอร์เตอร์)

รถยนต์: อุปกรณ์ยิง, ตัวควบคุมกำลัง, เครื่องแปลงกระแสไฟฟ้า, ตัวควบคุมกำลัง, ระบบออพติคอลตัวแปร

ชุดควบคุมแรงดันไฟฟ้า, ตัวควบคุมการสลับ, ตัวแปลงไฟ DC-DC

OA: ไดรเวอร์เครื่องพิมพ์, พื้นผิวจอแสดงผลขนาดใหญ่อิเล็กทรอนิกส์, หัวพิมพ์ความร้อน

เสียง: เครื่องขยายเสียงอินพุท - เอาท์พุท, เครื่องขยายเสียงที่สมดุล, เครื่องขยายเสียงก่อนเครื่องขยายเสียง, เครื่องขยายเสียง, เครื่องขยายเสียง

อื่น ๆ : คณะกรรมการฉนวนความร้อนของเซมิคอนดักเตอร์, อาร์เรย์ IC, อาร์เรย์ของตัวต้านทาน, ชิปผู้ให้บริการ Ics, อ่างความร้อน, พื้นผิวเซลล์แสงอาทิตย์, อุปกรณ์ทำความเย็นของเซมิคอนดักเตอร์

ความได้เปรียบ:

1. โรงงานผลิตอลูมิเนียม PCB และ LED PCB โดยตรง

2. PCB อลูมิเนียมและ LED PCB มีระบบการควบคุมคุณภาพที่ครอบคลุม

อลูมิเนียม PCB และ LED PCB ราคาดี

4 อลูมิเนียม PCB และ LED PCB รวดเร็วเปลี่ยนเวลาการจัดส่งสินค้าจาก 48hours

5. อะลูมิเนียม PCB และ LED PCBcertification (ISO / UL E354810 / RoHS)

6. ประสบการณ์ในการบริการส่งออก 8 ปี

7. PCB อลูมิเนียมและ LED PCB ไม่มี MOQ

8. PCB มีคุณภาพสูงจัดส่งผ่าน theAOI (Automated Optical Inspection), QA / QC, บินรูเบิล, Etesting

วัสดุ

วัสดุฐานอลูมิเนียม ของเรา : bergquist (usa), Polytronics (ไต้หวัน), totking (จีน) ฯลฯ ค่าการนำความร้อนตั้งแต่ 1W / mK ถึง 8 W / mK ทนแรงดันไฟฟ้าในช่วง 2KV ถึง 8KV ซึ่งสามารถช่วยให้เราสามารถตอบสนองความต้องการของลูกค้าของเรายังช่วยลดต้นทุนการจัดซื้อ

ความสามารถ

ชั้น: 1-4layers

วัสดุหลัก: อลูมิเนียม / ทองแดง / โลหะผสมเหล็ก

การนำความร้อน (ชั้น dielectrial): 0.8, 1.5, 2.0, 3.0 W / mK

แรงดันไฟฟ้าทนได้: 2000-8000V

ความหนาของบอร์ด: 0.5 มม. ~ 3.0 มม. (0.02 "~ 0.12")

ความหนาของทองแดง: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ ถึง 6 OZ

เค้าร่าง: การกำหนดเส้นทาง, เจาะรู, V-Cut

เครื่องเชื่อม: สีขาว / ดำ / น้ำเงิน / เขียว / แดง Taiyo PSR4000 สีขาว

Legend / Silkscreen สี: ดำ / ขาว

การตกแต่งพื้นผิว: Immersion Gold, HASL, OSP

ขนาดแผงสูงสุด: 600 * 1200 มม. (23.62 "* 47.24")

บรรจุ: ถุงสูญญากาศ / พลาสติก

ตัวอย่าง L / T: 4 ~ 6 วัน
