Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | XX30-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | อุปกรณ์ไฟฟ้าอุตสาหกรรมแหล่งจ่ายไฟแยก,isolated power supply |
---|

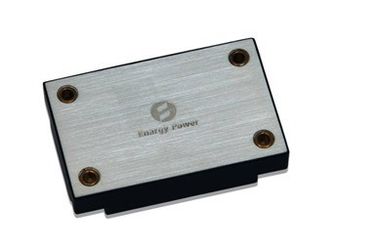

อุตสาหกรรมเพาเวอร์ซัพพลาย 30W เอาท์พุท 24V / 1.25A XX30-24S24-PEC
คุณสมบัติที่สำคัญ
กำลังขับ: 30W
ช่วงเข้ากว้าง: 18-36VDC
ประสิทธิภาพการแปลงสูงถึง 92%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1,500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันโหลด
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
การป้องกันมากกว่าอุณหภูมิ
ภายใต้แรงดันไฟฟ้าขาล็อคออก
แรงดันขาออกตัดแต่ง: ± 10% Vout
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
·ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน
การจัดอันดับสูงสุดแอบโซลูท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | ป้อนข้อมูลเพื่อการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ||
อุณหภูมิการเก็บรักษา | -55 | 125 | ℃ |
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 18 | 24 | 36 | Vdc | ต่อเนื่องกัน |
ภายใต้แรงดัน Lockout | 15.5 | 16.8 | Vdc | โหลดครึ่งหนึ่ง | |
16.9 | 17.8 | Vdc | โหลดครึ่งหนึ่ง | ||
ปัจจุบันการป้อนข้อมูลสูงสุด | 2.0 |
| โหลดเต็มอินพุต 18V | ||
อย่างมีประสิทธิภาพ | 91 | % | โหลดเต็ม | ||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | uF | ทั่วไป0.1-0.2Ω ESR |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันจุดชุด | 24.00 | การป้อนข้อมูลที่กำหนด; ไม่มีภาระ; 25 ℃ | |||
เอาท์พุทแรงดันไฟฟ้า | 23.76 | 24.24 | Vdc | ||
เอาท์พุทช่วงปัจจุบัน | 0.1 | 1.25 |
| ||
การควบคุมสาย | ± 1 | % | บรรทัดต่ำกับสายสูง โหลดเต็ม | ||
การควบคุมการประจุ | ± 1 | % | ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ | ||
วงเงินหมุนเวียน | 0.1 | 1.25 |
| แรงดันขาออก 95% ของเล็กน้อย | |
ระลอก (RMS) | 50 | mV | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; แบนด์วิดท์ 20 MHz; | ||
เสียงรบกวน (peak ต่อยอด) | 150 | mV | |||
Cap ผลผลิตสูงสุด | 1500 | μF | การป้อนข้อมูลที่กำหนด; โหลดเต็ม | ||
แรงดันขาออกตัดแต่ง | ± 10 | % | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; 25 ° C |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 720 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 2.5A / เรา) | 720 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 300 | 400 | พวกเรา | ไปภายใน 1% Vout Nom | |
เปิดในเวลา | 50 | นางสาว | โหลดเต็ม; Vout = Nom 90% | ||
ปิดลงเวลาฤดูใบไม้ร่วง | 20 | นางสาว | โหลดเต็ม; Vout = Nom 10% | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 230 | KHz | ขั้นตอนกฎระเบียบและขั้นตอนการแยก | |
Trim (Pin6) | ดูส่วน 3.2 แรงดัน Trim (Pin6) | ||||
แรงดันขาออกตัดแต่ง | 10 | % | ตัดขึ้นตัดขาไป (-) Vout | ||
10 | % | ตัดลง, ตัดขาไป (+) Vout | |||
เปิดใช้งาน (เปิด / ปิด) การควบคุม (PIN2) | ดูบทที่ 3.2 | ||||
เปิดใช้งานมาในปัจจุบัน | 10 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 1.0 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.5 | 0.3 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
สั้น - วงจรป้องกัน | 10 | mΩ | ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1,500 | Vdc | การป้อนข้อมูลการส่งออก | ||
1500 | Vdc | ป้อนข้อมูลไปยังฐาน | |||
500 | Vdc | ส่งออกไปยังฐาน | |||
ความต้านทานการแยก | 100 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ขยายฐานอุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 125 | ℃ | ล้อมรอบ | |
ความชื้น | 20 | 90 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น |
วิศวกรรมโครงร่าง
หมายเหตุ:
1. หมุดทั้งหมดอยู่ 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง
2. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)
x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | ทำให้สามารถ | การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
2 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
3 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
4 | Vout (+) | แรงดันขาออกในเชิงบวก |
5 | Vout (-) | แรงดันขาออกเชิงลบ |
6 | ตัดแต่ง | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
