Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | XD50-24DB18-POC |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | อุปกรณ์ไฟฟ้าอุตสาหกรรมแหล่งจ่ายไฟแยก,isolated power supply |
---|

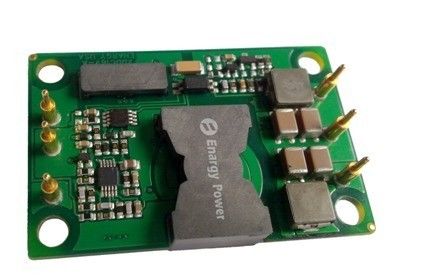

กระแสไฟขาออก Industrial Supply 50W ± 18V / 1.4A XD50-24DB18-POC
คุณสมบัติที่สำคัญ
กำลังขับ: 50W
ช่วงเข้ากว้าง: 18-36VDC
ประสิทธิภาพการแปลงสูงขึ้นถึง 90%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า
การส่งออกมากกว่าการป้องกันโหลด
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
การป้องกันมากกว่าอุณหภูมิ
ภายใต้แรงดันไฟฟ้าขาล็อคออก
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตโหลดส่งออกและอุณหภูมิเว้นแต่ระบุไว้
การจัดอันดับสูงสุดแอบโซลูท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุต | 40 | Vdc | อย่างต่อเนื่องไม่สามารถทำงานได้ | ||
38 | Vdc | อย่างต่อเนื่องในการดำเนินงาน | |||
40 | Vdc | การดำเนินงานการป้องกันชั่วคราว <100ms | |||
แยกแรงดันไฟฟ้า | 2000 | Vdc | ป้อนข้อมูลเพื่อการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ||
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ||
เปิดใช้งานเพื่อ -Vin แรงดันไฟฟ้า | -0.5 | 15 | Vdc |
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 18 | 24 | 36 | Vdc | ต่อเนื่องกัน |
ภายใต้แรงดัน Lockout | 17.0 | 17.5 | 18.0 | Vdc | เปิด - ในเกณฑ์ |
16.0 | 16.5 | 17.0 | Vdc | เปิด - ปิดเกณฑ์ | |
ปัจจุบันการป้อนข้อมูลสูงสุด | 3.2 |
| โหลดเต็มมิน อินพุต | ||
อย่างมีประสิทธิภาพ | 90 | % | |||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | uF | ทั่วไป0.1-0.2Ω ESR | ||
ไม่มีโหลดกำลังไฟฟ้า | 0.2 | W |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
เอาท์พุทแรงดันไฟฟ้า | 17.82 | 18.00 | 18.18 | Vdc | ||
-17.28 | -18.00 | -18.72 | Vdc | |||
เอาท์พุทช่วงปัจจุบัน | 0.14 | 1.4 |
| + 18V | ||
0.14 | 1.4 |
| - 18V | |||
การควบคุมสาย | + 18V | ± 1 | Vout% | บรรทัดต่ำกับสายสูง โหลดเต็ม | ||
- 18V | ± 4 | Vout% | ||||
การควบคุมการประจุ | + 18V | ± 1 | Vout% | โหลดนาทีถึงโหลดเต็ม; ระบุการป้อนข้อมูล | ||
- 18V | ± 4 | Vout% | ||||
ระลอก (RMS) | + 18V | 50 | mV | แบนด์วิดท์ 20 MHz เอาท์พุทกับ 10uF ไฟฟ้าประจุและ 0.1uF ประจุเซรามิกที่จัดอันดับในปัจจุบันเต็ม | ||
- 18V | 50 | |||||
เสียงรบกวน (peak ต่อยอด) | + 18V | 60 | mV | |||
- 18V | 60 | |||||
Cap ผลผลิตสูงสุด | 2200 | μF | ± 18V |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 300 | mV | 25% ~ 50% ~ 25% 50% ~ 75% ~ 50% Iout1 | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 300 | mV | 25% ~ 50% ~ 25% 50% ~ 75% ~ 50% Iout2 | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.5A / เรา) | 400 | mV | 25% ~ 50% ~ 25% 50% ~ 75% ~ 50% Iout1 | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.5A / เรา) | 400 | mV | 25% ~ 50% ~ 25% 50% ~ 75% ~ 50% Iout2 | ||
การตั้งค่าเวลา | 300 | พวกเรา | ไปภายใน 1% Vout Nom | ||
เปิดในเวลา | 15 | นางสาว | โหลดเต็ม; Vout = 90% Nom, ± 18V | ||
ปิดลงเวลาฤดูใบไม้ร่วง | 0.2 | นางสาว | โหลดเต็ม; Vout = 10% Nom, ± 18V | ||
แหกแรงดันขาออก | 5 | Vout% | ± 18V |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 200 | 230 | KHz | ขั้นตอนกฎระเบียบและขั้นตอนการแยก |
เปิดใช้งานมาในปัจจุบัน | 1 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 1.0 | 14.0 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.5 | 0.3 | Vdc | Off-ควบคุมลอจิกต่ำ |
ลักษณะการคุ้มครอง
พารามิเตอร์ | นาที | ชนิด | แม็กซ์ | หน่วย | หมายเหตุ |
มากกว่าแรงดันคุ้มครอง | 120 | Vout1% | ประเภท: โหมดแรงดันขีด จำกัด โหลดขั้นต่ำที่แรงดันไฟฟ้าอินพุตจัดอันดับ | ||
120 | Vout2% | ||||
มากกว่าการป้องกันโหลด | 120 | Iout1% | ประเภท: ปัจจุบันโหมดที่แรงดันไฟฟ้าอินพุตจัดอันดับโดยชีพจรชีพจรขีด จำกัด ปัจจุบันเกณฑ์% ประเมินโหลด | ||
120 | Iout2% | ||||
สั้น - วงจรป้องกัน | 65 | mΩ | ประเภท: อาการสะอึก Mode, Non-ล็อคอัตโนมัติกู้คืนสั้นต้านทานวงจร | ||
65 | mΩ | ||||
การป้องกันมากกว่าอุณหภูมิ | 125 | ℃ | ประเภท: ไม่ล็อคอัตโนมัติกู้คืนเกณฑ์อุณหภูมิ PCB | ||
25 | ℃ | hysteresis |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | การป้อนข้อมูลการส่งออก | ||
ความต้านทานการแยก | 100 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 25 | ก. | |||
MTBF (คำนวณ) | 1 | MHrs | 80 ภาระ% 40 ℃ตา |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -55 | 100 | ℃ | ขยายฐานอุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 125 | ℃ | ล้อมรอบ | |
ค่าสัมประสิทธิ์อุณหภูมิ | ± 0.02 | % / ℃ | |||
ความชื้น | 95 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น |
ปฏิบัติตามมาตรฐาน
พารามิเตอร์ | หมายเหตุ |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
เข็มเปลวไฟทดสอบ (IEC 695-2-2) | |
IEC 61000-4-2 |
วิศวกรรมโครงร่าง
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | ทำให้สามารถ | การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
2 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
3 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
4 | Vout (+) | แรงดันขาออกในเชิงบวก |
5 | ดอทคอม | ดอทคอม |
6 | Vout (-) | แรงดันขาออกเชิงลบ |
