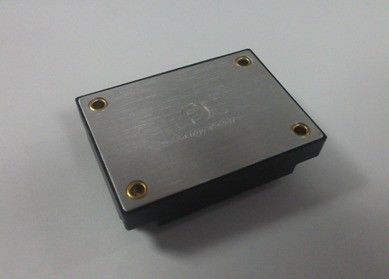

อุตสาหกรรมเพาเวอร์ซัพพลาย 60W เอาท์พุท 24V / 2.5A XX60-24S24-PEC
คุณสมบัติที่สำคัญ
กำลังขับ: 60W
ช่วงเวลาการนับ: 18-36VDC
ประสิทธิภาพการแปลงสูงถึง 92%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันโหลด
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
ภายใต้แรงดันไฟฟ้าขาล็อคออก
การส่งออกตัดแต่งแรงดันไฟฟ้า: -8 ~ + 10% Vout
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน
การจัดอันดับสูงสุดแอบโซลูท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุต | 40 | Vdc | อย่างต่อเนื่องไม่สามารถทำงานได้ | ||
38 | Vdc | อย่างต่อเนื่องในการดำเนินงาน | |||
40 | Vdc | การดำเนินงานการป้องกันชั่วคราว <100ms | |||
แยกแรงดันไฟฟ้า | 2000 | Vdc | ป้อนข้อมูลเพื่อการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ||
อุณหภูมิการเก็บรักษา | -65 | 125 | ℃ | ||
เปิดใช้งานเพื่อ -Vin แรงดันไฟฟ้า | -0.5 | 15 | Vdc |
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 18 | 24 | 36 | Vdc | ต่อเนื่องกัน |
ภายใต้แรงดัน Lockout | 17.5 | 17.9 | Vdc | เปิด - ในเกณฑ์ | |
15.0 | 16.5 | Vdc | เปิด - ปิดเกณฑ์ | ||
ปัจจุบันการป้อนข้อมูลสูงสุด | 4.1 |
| โหลดเต็มมิน อินพุต | ||
อย่างมีประสิทธิภาพ | 90 | % | แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ | ||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | uF | ทั่วไป 0.1-0.2W ESR |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันจุดชุด | 23.76 | 24.24 | Vdc | การป้อนข้อมูลที่กำหนด; โหลดครึ่ง; 25 ℃ | |
เอาท์พุทแรงดันไฟฟ้า | 23.52 | 24.48 | Vdc | ||
เอาท์พุทช่วงปัจจุบัน | 0 | 2.5 |
| อาจมีการ derating ความร้อน | |
การควบคุมสาย | ± 0.02 | ± 1 | % | บรรทัดต่ำกับสายสูง โหลดเต็ม | |
การควบคุมการประจุ | ± 0.02 | ± 1 | % | ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ | |
วงเงินหมุนเวียน | 2.75 | 4.50 |
| แรงดันขาออก 90% ของเล็กน้อย | |
ระลอก (RMS) | 30 | mV | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; แบนด์วิดท์ 20 MHz | ||
เสียงรบกวน (peak ต่อยอด) | 240 | mV | |||
Cap ผลผลิตสูงสุด | 1800 | μF | การป้อนข้อมูลที่กำหนด; โหลดเต็ม | ||
แรงดันขาออกตัดแต่ง | ± 8 | % | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; 25 ° C |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 480 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 2.5A / เรา) | 480 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 300 | พวกเรา | ไปภายใน 1% Vout Nom | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 200 | 230 | KHz | ขั้นตอนกฎระเบียบและขั้นตอนการแยก |
Trim (Pin6) | ดูส่วน 6.2 แรงดัน Trim (Pin6) | ||||
แรงดันขาออกตัดแต่ง | 8 | % | ตัดขึ้นตัดขาไป (-) Vout | ||
8 | % | ตัดลง, ตัดขาไป (+) Vout | |||
เปิดใช้งาน (เปิด / ปิด) การควบคุม (PIN1) | ดูบทที่ 6.1 | ||||
เปิดใช้งานแรงดันไฟฟ้า เปิดใช้งานมาในปัจจุบัน | 15 | Vdc | เปิดใช้งานขาลอย | ||
1 | mA | ||||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 1.0 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.5 | 0.3 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
สั้น - วงจรป้องกัน | 10 | mΩ | ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน | ||
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | การป้อนข้อมูลการส่งออก | ||
1500 | Vdc | ป้อนข้อมูลไปยังฐาน | |||
500 | Vdc | ส่งออกไปยังฐาน | |||
ความต้านทานการแยก | 100 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 2.4 (68) | ออนซ์ (g) | ห่อหุ้ม | ||
MTBF (คำนวณ) | 250 | KHrs | TR-NWT-000332; 80 ภาระ% 300LFM 40 ℃ตา |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ขยายฐานอุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ล้อมรอบ | |
ค่าสัมประสิทธิ์อุณหภูมิ | ± 0.02 | % / ℃ | |||
ความชื้น | 20 | 95 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น |
ปฏิบัติตามมาตรฐาน
พารามิเตอร์ | หมายเหตุ |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
เข็มเปลวไฟทดสอบ (IEC 695-2-2) | ทดสอบการชุมนุมทั้งหมด; คณะกรรมการและชิ้นส่วนพลาสติก UL94V-0 สอดคล้อง |
IEC 61000-4-2 |
ข้อมูลจำเพาะวุฒิการศึกษา
พารามิเตอร์ | หมายเหตุ |
การสั่นสะเทือน | กวาด 10-55Hz 1 min./sweep 120 เรตติ้ง 3 แกน |
กระแทก | นาที 100 กรัม, 2 หยดในแกน X และ Y, 1 หยดในแกน Z |
เย็น (ในการดำเนินงาน) | IEC60068-2-1 โฆษณา |
ความร้อนชื้น | IEC60068-2-67 ภาวะ |
วัฏจักรอุณหภูมิ | -40 ° C ถึง 100 ° C, ทางลาด 15 องศาเซลเซียส / นาที. 500 รอบ |
เพาเวอร์ / ความร้อน | Vin = นาทีถึงแม็กซ์, โหลดเต็ม 100 รอบ |
ขอบเขตการออกแบบ | Tmin-10 ° C ถึง Tmax + 10 ° C, 5 ขั้นตอน° C, Vin = นาทีสูงสุดโหลด 0-105% |
ทดสอบชีวิต | 95% จัดอันดับ Vin และโหลดหน่วยที่จุด derating, 1000 ชั่วโมง |
solderability | IEC60068-2-20 |
โปรแกรมทั่วไปและการออกแบบการพิจารณา
วงจรโปรแกรมทั่วไป
รูปที่ 1: การประยุกต์ใช้วงจรทั่วไป (หน่วยตรรกะเชิงลบที่เปิดใช้งานอย่างถาวร)
designator | ความคุ้มค่า | สเป็ค |
C1 ~ C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1, L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | Capacitor Electrolytic (100V) |
C12 | 220uF | Capacitor Electrolytic (63V) |
วิศวกรรมโครงร่าง
หมายเหตุ:
1. หมุดอื่น ๆ 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง
2. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)
x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | ทำให้สามารถ | การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
2 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
3 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
4 | Vout (+) | แรงดันขาออกในเชิงบวก |
5 | Vout (-) | แรงดันขาออกเชิงลบ |
6 | ตัดแต่ง | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
