Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | XD50-24S5-POCW |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | แปลง DC DC อุตสาหกรรมแหล่งจ่ายไฟแยก,isolated power supply |
---|

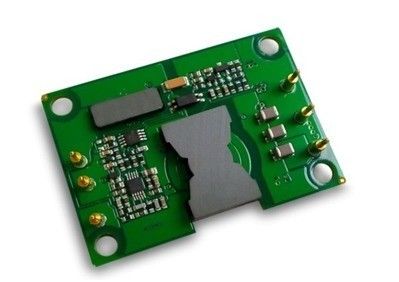

พาวเวอร์ซัพพลาย 50W อุตสาหกรรมเอาท์พุท 5V / 10A-XD50-24S5 POCW
คุณสมบัติที่สำคัญ
กำลังขับ: 50W
ช่วงเข้ากว้าง: 20-60VDC
ประสิทธิภาพการแปลงสูงถึง 88%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันโหลด
การส่งออกมากกว่าการป้องกัน -voltage
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
ภายใต้แรงดันไฟฟ้าขาล็อคออก
การส่งออกตัดแต่งแรงดันไฟฟ้า: -8 ~ + 10% Vout
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตโหลดส่งออกและอุณหภูมิเว้นแต่ระบุไว้
การจัดอันดับสูงสุดแอบโซลูท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุต | 65 | Vdc | อย่างต่อเนื่องไม่สามารถทำงานได้ | ||
60 | Vdc | อย่างต่อเนื่องในการดำเนินงาน | |||
65 | Vdc | การดำเนินงานการป้องกันชั่วคราว <100ms | |||
แยกแรงดันไฟฟ้า | 2000 | Vdc | ป้อนข้อมูลเพื่อการส่งออก | ||
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | อุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | อุณหภูมิโดยรอบ, | |
เปิดใช้งานเพื่อ -Vin แรงดันไฟฟ้า | -2 | 15 | Vdc |
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 20 | 24 | 60 | Vdc | ต่อเนื่องกัน |
ภายใต้แรงดัน Lockout | 19.0 | 19.5 | 19.9 | Vdc | เปิด - ในเกณฑ์ |
18.0 | 18.5 | 19.0 | Vdc | เปิด - ปิดเกณฑ์ | |
ปัจจุบันการป้อนข้อมูลสูงสุด | 3.5 |
| โหลดเต็มมิน อินพุต | ||
อย่างมีประสิทธิภาพ | 88 | % | |||
ความสุรุ่ยสุร่าย | 2 | 6 | W | ไม่โหลด | |
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 100 | uF | ทั่วไป 0.1-0.2W ESR |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันจุดชุด | 4.95 | 5.00 | 5.05 | Vdc | การป้อนข้อมูลที่กำหนด; ไม่โหลด |
เอาท์พุทแรงดันไฟฟ้า | 4.90 | 5.00 | 5.10 | Vdc | |
เอาท์พุทช่วงปัจจุบัน | 0 | 10 |
| อาจมีการ derating ความร้อน | |
การควบคุมสาย | ± 0.2 | ± 1 | % | บรรทัดต่ำกับสายสูง โหลดเต็ม | |
การควบคุมการประจุ | ± 0.2 | ± 1 | % | ไม่มีภาระในการโหลดเต็ม; การป้อนข้อมูลที่ระบุ | |
การควบคุมอุณหภูมิ | ± 0.02 | % / ° C | ช่วงอุณหภูมิในการทำงาน | ||
วงเงินหมุนเวียน | 12.5 |
| แรงดันขาออก 90% ของเล็กน้อย | ||
กระแสไฟฟ้าลัดวงจร | 10 | 20 |
| แรงดัน output <250 mV | |
ระลอก (RMS) | 15 | mV | แบนด์วิดท์ 20 MHz | ||
เสียงรบกวน (peak ต่อยอด) | 75 | mV | |||
Cap ผลผลิตสูงสุด | 4000 | μF |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 250 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 2.5A / เรา) | 250 | mV | 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 300 | พวกเรา | ไปภายใน 1% Vout Nom | ||
เปิดเครื่องหน่วงเวลา | 5 | นางสาว | โหลดเต็ม; Vin toVout = Nom 90% | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 180 | 200 | 230 | KHz | |
แรงดันขาออกตัดแต่ง | 10 | % | ตัดขึ้น | ||
8 | % | ตัดลง | |||
เปิดใช้งานมาในปัจจุบัน | 1 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 1 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.5 | 0.3 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
สั้น - วงจรป้องกัน | 65 | mΩ | ประเภท: อาการสะอึกโหมดการกู้คืนอัตโนมัติลัดวงจรต้านทาน | ||
การส่งออกมากกว่าการป้องกันโหลด | 110 | % | |||
การส่งออกมากกว่าการป้องกัน -voltage | 110 | 130 | % | ไม่โหลด |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1,500 | Vdc | การป้อนข้อมูลการส่งออก | ||
ความต้านทานการแยก | 100 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 25 | ก. | |||
MTBF | 1 | MHrs | TR-NWT-000332; 80 ภาระ% 300LFM 40 ℃ตา |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 100 | ℃ | ขยายฐานอุณหภูมิ PCB | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ล้อมรอบ | |
ความชื้น | 20 | 95 | % RH | ความชื้นสัมพัทธ์, องค์กรไม่แสวงหา - กลั่น |
ปฏิบัติตามมาตรฐาน
พารามิเตอร์ | หมายเหตุ |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
คลื่นทั่วไปและเส้นโค้ง
Figure1 ประสิทธิภาพ VS. ปัจจุบันการส่งออก, ตา = 25 ℃
Figure2 กระจายอำนาจ VS. ปัจจุบันการส่งออก, ตา = 25 ℃
Figure3 โค้งกำลังขับ derating เข้ารับการจัดอันดับอากาศที่ไหลข้ามแปลงจาก PIN1 เพื่อ pin3
รูปที่ 4 ระลอกเอาท์พุทและเสียง
รูปที่ 5 ภาพความร้อน, Vin จัดอันดับการไหลของอากาศทั่วแปลงจาก PIN1 เพื่อ pin3, 200LFM 25 ℃, โหลดเต็ม
รูปที่ 6 ภาพความร้อน, Vin จัดอันดับการไหลของอากาศทั่วแปลงจากการป้อนข้อมูลเพื่อการส่งออก 200LFM 25 ℃, โหลดเต็ม
Figure7 เริ่มต้นแรงดันเอาท์พุท, โหลดเต็ม 10ms / div, Ch1: Vout (2V / div) Ch2: เปิด / ปิดการป้อนข้อมูล (200mV / div)
Figure8 ปิดแรงดันเอาท์พุท, โหลดเต็ม 10ms / div, Ch1: Vout (2V / div) Ch2: เปิด / ปิดการป้อนข้อมูล (200mV / div)
Figure9 การตอบสนองแบบไดนามิกสำหรับขั้นตอนการโหลด 25% (50% ~ 75% ~ 50%) และ 0.1A / US อัตราการฆ่า
Figure10 การตอบสนองแบบไดนามิกสำหรับขั้นตอนการโหลด 25% (50% ~ 75% ~ 50%) และ 2.5A / US อัตราการฆ่า
วิศวกรรมโครงร่าง
หมายเหตุ:
1. หมุดทั้งหมดอยู่ 0.040 "(1.02mm) ขนาดเส้นผ่าศูนย์กลาง กับ 0.065 "(1.65mm) ขนาดเส้นผ่าศูนย์กลาง ไหล่ขัดแย้ง
2. ความคลาดเคลื่อน: x.xx ± 0.02 (xx ± 0.5 มม.)
x.xxx ± 0.010 ใน. (x.xx ± 0.25mm)
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | ทำให้สามารถ | การป้อนข้อมูล TTL แปลงเพื่อเปิดและปิดอ้างอิง Vin (-) ด้วยการดึงขึ้นภายใน |
2 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
3 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
4 | Vout (+) | แรงดันขาออกในเชิงบวก |
5 | Vout (-) | แรงดันขาออกเชิงลบ |
6 | ตัดแต่ง | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
