Place of Origin: | China |
ชื่อแบรนด์: | Enargy |
Model Number: | TF700-48S30-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
ราคา: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
แสงสูง: | อุปกรณ์ไฟฟ้าอุตสาหกรรม DC DC Converter อุตสาหกรรม,industrial dc dc converter |
---|

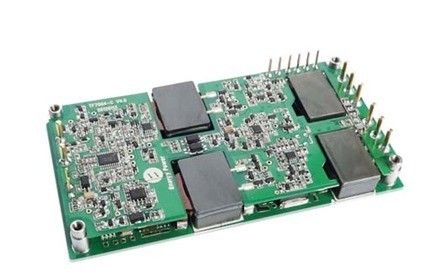

พาวเวอร์ซัพพลาย 700W อุตสาหกรรมเอาท์พุท 30V / 24A TF700-48S30-NOC
คุณสมบัติที่สำคัญ
กำลังขับ: 700W
ช่วงเข้ากว้าง: 36-72VDC
ประสิทธิภาพการแปลงสูงถึง 92%
การควบคุมสายถึง± 1%
การควบคุมการประจุถึง± 1%
ความถี่ในการปฏิบัติการได้รับการแก้ไข
แยกแรงดันไฟฟ้า: 1,500V
เปิดใช้งาน (On / Off) การควบคุม
การส่งออกมากกว่าการป้องกันโหลด
เอาท์พุทแรงดันไฟฟ้าเกินการป้องกัน
โหมดสะอึกป้องกันไฟฟ้าลัดวงจร
การป้องกันมากกว่าอุณหภูมิ
ภายใต้แรงดันไฟฟ้าขาล็อคออก
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
ผ่าน RoHS
รายละเอียดสินค้า
เหล่านี้ DC-DC Converter โมดูลใช้พลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีขั้นสูงเพื่อให้มีประสิทธิภาพการทำงานที่มีความยืดหยุ่น, ความน่าเชื่อถือและมีค่าใช้จ่ายประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะไฟฟ้าใช้ในช่วงการดำเนินงานเต็มรูปแบบของแรงดันไฟฟ้าอินพุตภาระการส่งออกและอุณหภูมิแผ่นฐานยกเว้นที่ระบุไว้เป็นอย่างอื่น อุณหภูมิทั้งหมดอ้างอิงถึงอุณหภูมิในการทำงานที่ศูนย์กลางของแผ่นฐาน
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
ช่วงแรงดันไฟฟ้าอินพุต | 36 | 48 | 72 | Vdc | ต่อเนื่องกัน |
ปัจจุบันการป้อนข้อมูลสูงสุด | 24 |
| โหลดเต็มมิน อินพุต | ||
สแตนด์บายการป้อนข้อมูลปัจจุบัน | 0.2 |
| ไม่โหลด | ||
อย่างมีประสิทธิภาพ | 92 | % | |||
แนะนำการประจุกระแสไฟสัญญาณจากภายนอก | 470 | uF | ESR 0.1-0.2R |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
เอาท์พุทแรงดันไฟฟ้า | 29.80 | 30.00 | 30.20 | Vdc | |
เอาท์พุทช่วงปัจจุบัน | 0 | 23 |
| ||
การควบคุมสาย | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
การควบคุมการประจุ | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
แรงดันไฟฟ้า tabilizing ความแม่นยำ | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
เสียงรบกวน (peak ต่อยอด) | 120 | 250 | mV | แบนด์วิดท์ 20 MHz เอาท์พุทกับ 10uF ไฟฟ้าประจุและ 0.1uF ประจุเซรามิกที่จัดอันดับในปัจจุบันเต็ม | |
Cap ผลผลิตสูงสุด | 1000 | 3300 | 6000 | μF | 2000uF แนะนำเมื่อTa≤-5 ℃ |
แรงดันขาออกตัดแต่ง | 22 | 30.5 | Vdc | การป้อนข้อมูลที่กำหนด; โหลดเต็ม; 25 ° C |
ลักษณะตอบสนองแบบไดนามิก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การเปลี่ยนแปลงในกระแสขาออก (di / dt = 0.1A / เรา) | 850 | mV | di / dt = 0.1A / เรา Io = 25% -50% -25% Ioutmax หรือ 50% ถึง 75% ถึง 50% Iout สูงสุด | ||
การตั้งค่าเวลา | 400 | พวกเรา | ไปภายใน 1% Vout Nom | ||
แหกแรงดันขาออก | 5 | % |
ลักษณะการทำงาน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
การสลับเปลี่ยนความถี่ | 240 | 255 | 270 | KHz | |
แรงดันขาออกตัดแต่ง | 30.5 | Vdc | ตัดขึ้นตัดขาไป (+) Vout | ||
22 | Vdc | ตัดลง, ตัดขาไป (-) Vout | |||
เปิดใช้งานมาในปัจจุบัน | 5 | mA | |||
เปิดใช้งาน (เปิด - ปิด Control) บวกลอจิก | 3.5 | 15 | Vdc | ในการควบคุมลอจิกสูงหรือลอย | |
-0.3 | 1.5 | Vdc | Off-ควบคุมลอจิกต่ำ | ||
แหล่งจ่ายไฟเสริม | 8 | 15 | Vdc | current≤25mAแหล่งที่มาอย่างต่อเนื่อง | |
การตรวจสอบสถานะการทำงาน (IOG) | ความต้านทานต่ำเมื่อโมดูลตกลงความต้านทานสูงเมื่อโมดูลล้มเหลว | ||||
ภายใต้แรงดัน Lockout | 32.0 | 35.9 | Vdc | เปิด - ในเกณฑ์ | |
31.0 | 35.0 | Vdc | เปิด - ปิดเกณฑ์ | ||
มากกว่าการป้องกันโหลด | 110 | 125 | 150 | % | โหมดกระแสชีพจรชีพจรโดยขีด จำกัด ปัจจุบันเกณฑ์ (โหลด% ประเมิน) |
เอาท์พุทแรงดันไฟฟ้าเกิน การป้องกัน | 33 | 36 | Vdc | โหมดอาการสะอึก, การกู้คืนอัตโนมัติ | |
การป้องกันมากกว่าอุณหภูมิ | 100 | 105 | 110 | ℃ | Auto-การกู้คืนฐานอุณหภูมิ palte |
10 | ℃ | hysteresis |
ลักษณะการแยก
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แยกแรงดันไฟฟ้า | 1500 | Vdc | การป้อนข้อมูลการส่งออก, การรั่วไหลของcurrent≤1mA | ||
1000 | Vdc | เข้ากับแผ่นฐานcurrent≤1mAรั่วไหล | |||
500 | Vdc | ส่งออกไปยังแผ่นฐานcurrent≤1mAรั่วไหล | |||
ความต้านทานการแยก | 10 | MΩ | ที่ 500VDC เพื่อทดสอบเมื่อความดันบรรยากาศและ RH เป็น 90% | ||
การประจุกระแสไฟแยก | 1000 | pF |
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
น้ำหนัก | 200 | ก. | |||
MTBF | 250,000 | ชั่วโมง |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 85 | ℃ | ขยายฐานอุณหภูมิ palte | |
อุณหภูมิการเก็บรักษา | -55 | 115 | ℃ | ล้อมรอบ | |
ความชื้น | 20 | 90 | % RH |
ฟังก์ชั่นข้อมูลจำเพาะ
เปิดใช้งาน (เปิด / ปิด) การควบคุม (ขา 3 และ Pin4):
การเปิดใช้งานจะช่วยให้ขาโมดูลพลังงานที่จะเปิดและปิดด้วยระบบอิเล็กทรอนิกส์ การเปิดใช้งาน (On / Off) ฟังก์ชั่นจะเป็นประโยชน์สำหรับการประหยัดพลังงานแบตเตอรี่สำหรับการประยุกต์ใช้พลังงานชีพจรหรืออำนาจขึ้นลำดับ
การเปิดใช้งานขาอ้างอิงกับ -Vin มันถูกดึงขึ้นภายในจึงไม่มีแหล่งจ่ายไฟภายนอกจะต้อง เปิดเก็บ (หรือท่อระบายน้ำเปิด) สวิทช์เป็นที่แนะนำสำหรับการควบคุมของการเปิดใช้งานขา
เมื่อใช้การเปิดใช้งานขาให้แน่ใจว่าการอ้างอิงที่เป็นจริงขา -Vin ไม่ไปข้างหน้าของอีเอ็มกรองหรือระยะไกลจากหน่วย สายตา coupling สัญญาณควบคุมและตำแหน่ง coupler Opto โดยตรงที่โมดูลจะหลีกเลี่ยงปัญหาเหล่านี้ หากเปิดใช้งานขาไม่ได้ใช้ก็สามารถถูกทิ้งลอย (ตรรกะบวก) หรือเชื่อมต่อกับขา -Vin (ตรรกะลบ) รายละเอียดรูปห้าวงจรที่เป็นไปได้สำหรับการขับรถเปิด / ปิดขา รูป B คือดูรายละเอียดของภายใน ON / OFF วงจร
รูป A: วงจรต่าง ๆ สำหรับการขับรถเปิด / ปิดขา
ภาพ B: ภายใน ON / OFF วงจรขา
การสำรวจระยะไกล (PIN ที่ 7 และ 8):
การตรวจวัดระยะไกลช่วยให้แปลงรู้สึกถึงแรงดัน output โดยตรงที่จุดของการโหลดและทำให้โดยอัตโนมัติชดเชยภาระตัวนำการจัดจำหน่ายและการสูญเสียการติดต่อ (รูป C) มีความรู้สึกหนึ่งนำสำหรับแต่ละขั้วเอาท์พุทที่กำหนด + ความรู้สึกและความเป็น -Sense นำไปสู่การดำเนินการเหล่านี้ต่ำมากในปัจจุบันเมื่อเทียบกับโอกาสในการโหลด ภายในตัวต้านทานมีการเชื่อมต่อระหว่างขั้วความรู้สึกและสถานีส่งออกพลังงาน ถ้าความรู้สึกที่ห่างไกลไม่ได้ใช้ความรู้สึกที่จะนำไปสู่ความต้องการที่จะ shorted เพื่อนำไปสู่การส่งออกของตน (รูป D)
การดูแลจะต้องมีการดำเนินการเมื่อการเชื่อมต่อการส่งออก หากขั้วเอาท์พุทควรจะตัดการเชื่อมต่อก่อนที่จะสายแง่ที่โหลดเต็มปัจจุบันจะไหลลงเส้นความรู้สึกและความเสียหายของตัวต้านทานการตรวจวัดภายใน ให้แน่ใจว่าได้เสมออำนาจลงแปลงก่อนที่จะทำการเชื่อมต่อผลใด ๆ แรงดันไฟฟ้าค่าตอบแทนสูงสุดสำหรับสายลดลงขึ้นอยู่กับ 0.5V
ภาพ C: การเชื่อมต่อความรู้สึกระยะไกล
รูปที่ D: การเชื่อมต่อความรู้สึกระยะไกล
คุณลักษณะการป้องกัน
·การป้อนข้อมูลภายใต้แรงดัน Lockout: แปลงถูกออกแบบมาเพื่อปิดเมื่อแรงดันไฟฟ้าอินพุตต่ำเกินไปช่วยหลีกเลี่ยงปัญหาเสถียรภาพของระบบการป้อนข้อมูลวงจรกิจคือเปรียบเทียบกับซีฮี เมื่อแรงดันไฟฟ้าอินพุตจะเพิ่มขึ้นก็จะต้องสูงกว่าปกติ Turn-On ค่าไฟฟ้าเกณฑ์ (ระบุไว้ในหน้าสเปค) ก่อนที่จะแปลงจะเปิด เมื่อแปลงที่อยู่บนแรงดันไฟฟ้าอินพุตจะต้องลดลงต่ำกว่าการปิดค่าไฟฟ้าเกณฑ์ปกติก่อนที่จะแปลงจะปิด
·เอาท์พุท จำกัด ปัจจุบัน: ขีด จำกัด สูงสุดในปัจจุบันยังคงเป็นหยดแรงดันเอาท์พุท แต่เมื่อความต้านทานของการส่งออกทั่วสั้นที่มีขนาดเล็กพอที่จะทำให้แรงดันเอาท์พุทเอาท์พุทด้านล่างระบุกระแสขีด จำกัด การปิดระบบแรงดันไฟฟ้าแปลงเข้าสู่โหมดอาการสะอึกไม่แน่นอนของรัฐการป้องกันไฟฟ้าลัดวงจรจนสภาพลัดวงจรจะถูกลบออก นี้จะช่วยป้องกันความร้อนที่มากเกินไปของตัวแปลงหรือคณะกรรมการการโหลด
· Shutdown มากกว่าอุณหภูมิ: เซ็นเซอร์วัดอุณหภูมิในแปลงรู้สึกอุณหภูมิเฉลี่ยของโมดูล วงจรปิดการระบายความร้อนที่ถูกออกแบบมาเพื่อเปิดตัวแปลงออกเมื่ออุณหภูมิในสถานที่ที่รู้สึกถึงค่า Shutdown มากกว่าอุณหภูมิ มันจะช่วยให้แปลงเพื่อเปิดอีกครั้งเมื่ออุณหภูมิของสถานรู้สึกที่ตกตามจำนวนของมากกว่าอุณหภูมิ Shutdown ค่าเริ่มต้นใหม่ Hysteresis
วิธีการทดสอบ
ระลอกการส่งออกและการทดสอบเสียงรบกวน:
ระลอกส่งออกประกอบด้วยระลอกคลื่นความถี่พื้นฐานและความถี่สูงสลับเสียงแหลม ความถี่ระลอกสลับพื้นฐาน (หรือกระเพื่อมพื้นฐาน) อยู่ใน 100KHz ไปช่วง 1MHz; ความถี่สูงขัดขวางการเปลี่ยนเสียง (หรือเปลี่ยนเสียง) อยู่ใน 10 MHz ถึงช่วง 50MHz เสียงเปลี่ยนที่ระบุไว้ตามปกติมี 20 แบนด์วิดธ์ MHz จะรวมถึงการประสานอย่างมีนัยสำคัญสำหรับทุกเสียงแหลม
วิธีที่ง่ายที่สุดในการวัดระลอกส่งออกและเสียงคือการใช้ปลายสโคปสอบสวนและแหวนพื้นดินกดโดยตรงกับหมุดเอาท์พุทแปลงไฟที่แสดงด้านล่าง นี้จะทำให้การเชื่อมต่อที่สั้นที่สุดในอาคารผู้โดยสารขาออก คลิปพื้นสโคปสอบสวนไม่ควรที่จะนำมาใช้ในระลอกคลื่นและเสียงรบกวนการวัด คลิปพื้นดินจะไม่เพียง แต่ทำหน้าที่เป็นเสาอากาศและรถกระบะแผ่พลังงานความถี่สูง แต่ก็จะแนะนำเสียงทั่วไปโหมดวัดได้เป็นอย่างดี
การติดตั้งการทดสอบมาตรฐานสำหรับการกระเพื่อมและเสียงวัดจะแสดงในรูปอีสอบสวนซ็อกเก็ต (Tektronix, PN 131.0258-00) จะใช้สำหรับการตรวจวัดเพื่อขจัดเสียงรถกระบะที่เกี่ยวข้องกับคลิปพื้นดินยาวของยานสำรวจขอบเขต
รูปที่ E: Ripple & Noise มาตรฐานหมายถึงการทดสอบ
วิศวกรรมโครงร่าง
Designations Pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | Vin (-) | แรงดันไฟฟ้าอินพุตเชิงลบ |
2 | vin (+) | แรงดันไฟฟ้าอินพุตบวก |
3 | เปิดปิด- | เปิดใช้งานการควบคุมเชิงลบ |
4 | ON / OFF + | เปิดใช้งานการควบคุมในเชิงบวก |
5 | Vout + | แรงดันขาออกในเชิงบวก |
6 | Vout- | แรงดันขาออกเชิงลบ |
7 | S- | ความรู้สึกเชิงลบระยะไกล SENSE (-) ต้องเชื่อมต่อกับ Vout (-) |
8 | S + | ความรู้สึกในเชิงบวกระยะไกล SENSE (+) ต้องเชื่อมต่อกับ Vout (+) |
9 | TRIM | การตัดแต่งแรงดันไฟฟ้า ออกจากขา TRIM เปิดให้บริการสำหรับแรงดันขาออกเล็กน้อย |
10 | พีซี | ร่วมกันในปัจจุบัน |
11 | IOG | การตรวจสอบสถานะการทำงาน |
12 | AUX | แหล่งจ่ายไฟเสริม |
